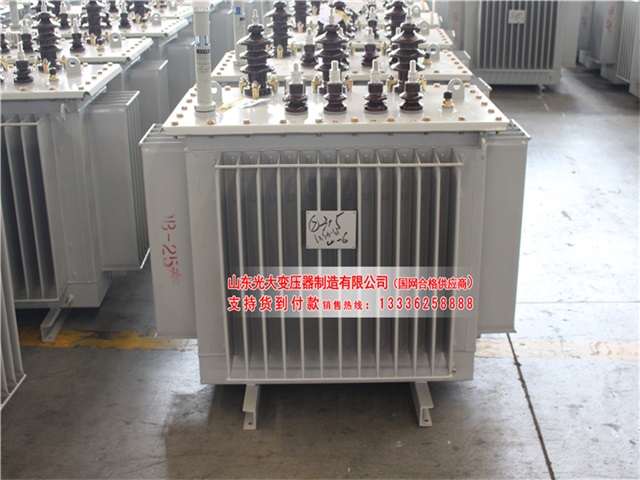

S11-400KVA油浸式變壓器采用取向高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓士5 %的分接電壓，利用分接開關變換電壓變換電壓時.必須先切斷電源，然后去除箱壁上分接開關的風雨雙進行變換電壓變壓器低壓側允許“Y”型接成693V 或“D”型接成400V 供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦并需要時加裝礦車滾輪。

　　S11-400KVA油浸式變壓器使用范圍

　　適用于容量1250KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。

　　S11-400KVA油浸式變壓器遵循標準

　　S11-400KVA油浸式變壓器所遵循的標準：

　　GB1094.1～2-1996、GB1094.3,5-2003 、GB/T6451-2008、GB12173-2008 。

　　S11-400KVA油浸式變壓器使用環境和工作條件

　　1、高度不超過海拔1000m ，特殊環境另作說明;

　　2、環境溫度：

　　高氣溫+40 ℃ ;

　　高日平均氣溫+25 ℃ ;

　　高年平均氣溫+20 ℃ ;

　　戶外低氣溫-20 ℃ 。

　　3、周圍空氣相對濕對不大于95%《 +25 ℃ 時》 ;

　　4、安裝在礦井下雖有煤塵、瓦斯.但無爆炸危險的場所;

　　5、電源電壓的波形近似地正弦波;

　　S11-400KVA油浸式變壓器選擇原則：

　　S11-400KVA油浸式變壓器容量的選擇是一個全面、綜合性的技術問題，沒有一個簡單的公式可以表示。變壓器容量的選擇與負荷種類和特性、負荷率、需要率、功率因數、變壓器有功損耗和無功損耗、電價(包括基本電價)、基建投資、(包括變壓器價格及安裝土建費用和供電貼費)、使用年限、變壓器折舊、維護費以及將來的計劃等因數有關。

　　S11-400KVA油浸式變壓器容量的基本估算主要有以下方面：

　　1、利用計算負荷法估算

　　先求出變壓器所要供電的總計算負荷，然后按下式估算。

　　變壓器總容量=總計算負荷+考慮將來的增容裕量。

　　2、利用經濟運行效果法估算

　　所選擇的變壓器，其經濟負荷和實際使用負荷相等或接近，即：變壓器容量約等于S/貝塔m, 式中S--實際使用負荷，KVA;

　　貝塔m--所選擇變壓器高效率時的負荷率。

　　S11-400KVA油浸式變壓器的器身(繞組及鐵芯)都裝在充滿變壓器油的油箱中，油箱用鋼板焊成。中、小型變壓器的油箱由箱殼和箱蓋組成，變壓器的器身放在箱殼內，將箱蓋打開就可吊出器身進行檢修。S11-400KVA油浸式變壓器采用進口硅鋼片保證鐵心性能質量，優質紫銅電磁線，電工級絕緣壓木，容量在630~2000kvA范圍內的低壓繞組采用筒式或螺旋式結構，安匝分布平衡、抗短路能力強、不變形、不爆裂、機械強度高。
